리모델링 컨셉제안서 및 도면 건축/리모델링 / 스케치업 실무

스케치업을 활용한 건물 리모델링 제안서 예시입니다.
힘든작업이지만 한개의 건물을 스케지업으로
치수까지 구현해서 모델링해놓으면 매우 유용하게
사용될수있습니다.

1.건물 내외부의 디자인 시뮬레이션
2.공사관련 견적산출
3.디자인 제안서

건물외관을 두르는 와이어매쉬가 얼마나소요될지
차량이 몇대나들어올지..

요즘많이사용하는 용어인 디지털트랜스포메이션
DX가 바로이런작업이겠지요

스케치업에서 이미지내보내기후 위대한포샵의 힘을
약간만 빌려 리터치해주면 꽤느낌있는 디자인제안서가
완성됩니다.

벌써 10년도 더되가는 제안서인데 당시기존 타일마감된 외부벽을 어떤 자재로 마감해야 할 것인가하는 논의가 쟁점이었던 설계였습니다.

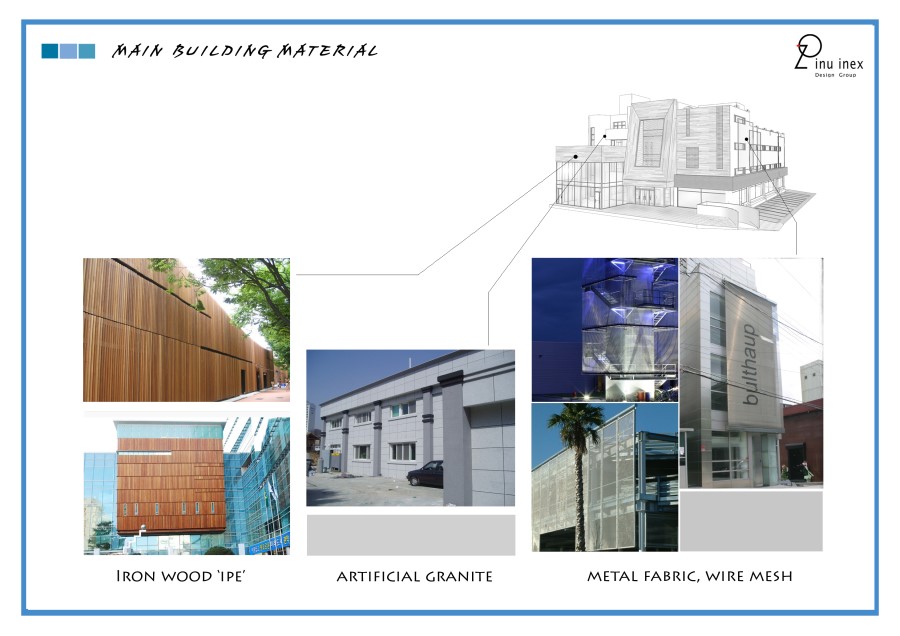

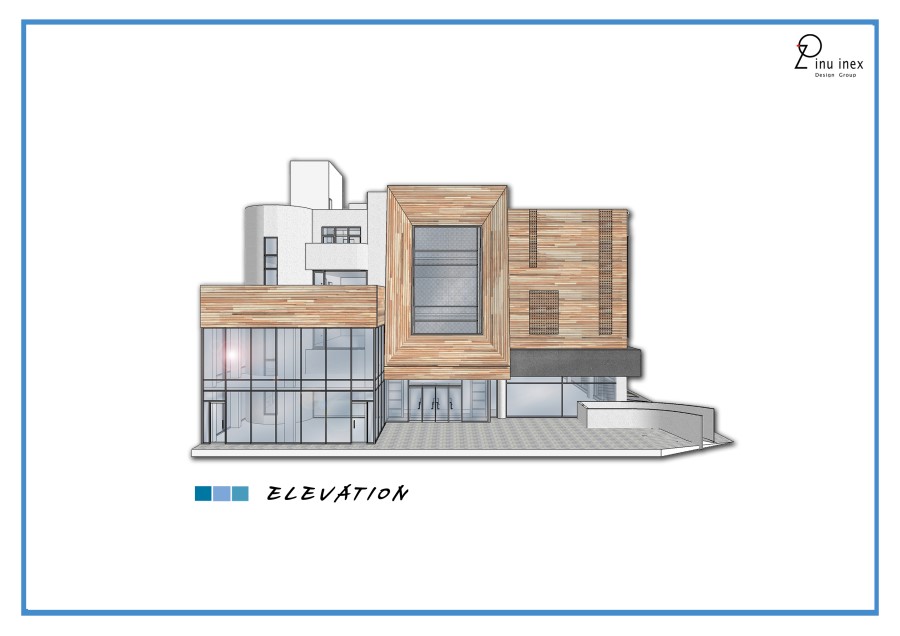

결국 파샤드는 이페 ( IPE) 라는 목재를 사용해서 자연적인 느낌을 살리고 액자 프레임을 연상시키는 구조로 디자인했던 현장이었습니다.

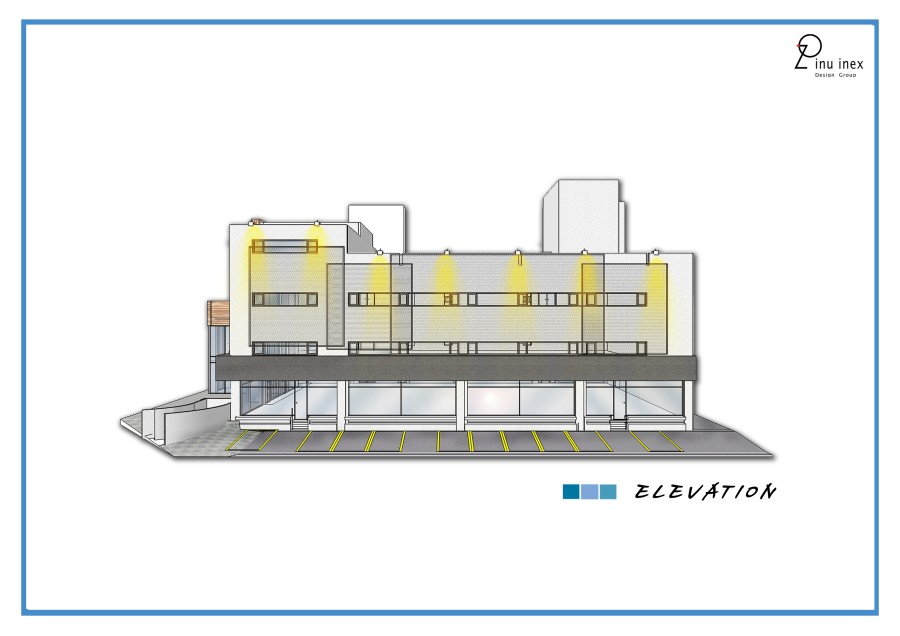

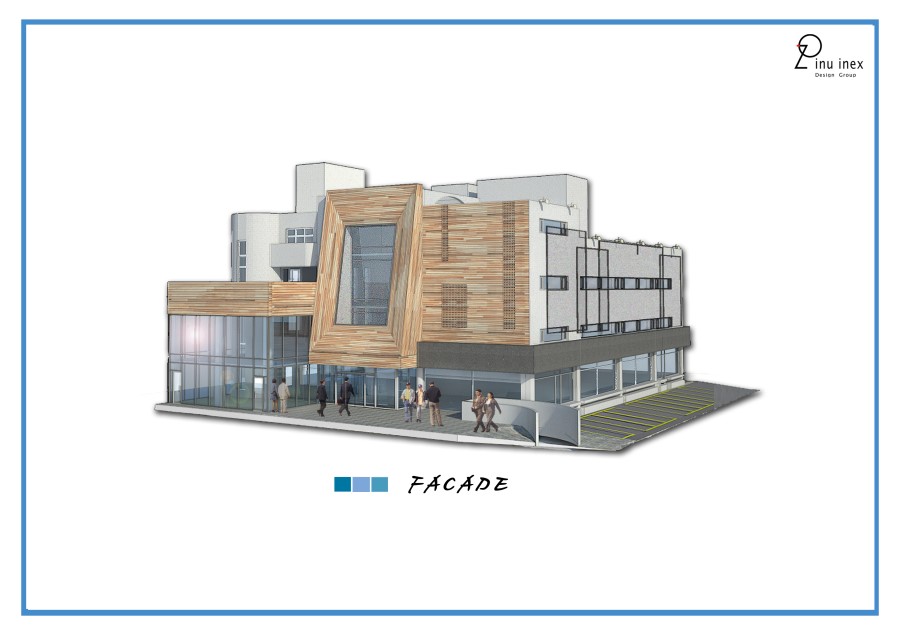

건물 옆면은 와이어메쉬를 프레임에 맞춰 단사를 두고 설치한 뒤 그위로 스포트를 흘리는 구상이었습 니다. 마지막 파샤드컷은 스케치업과 실사를 반반 합성해 본 컷인데 , 카툰 렌더같은 효과를 줘서 가끔 사용하는 방식 입니다 ^^

견적.시뮬레이션 목적과 디자인제안의 목적
두가지 작업을 별도로하지않고 한방에해결해주는
디자인툴은 스케치업이 독보적이지않을까요?

응용하기에따라 무궁무진하게활용할수있는
스업. 오늘도 그 자유도를 찬양합니다
